Masterskizzen / Mastermodelle

Was ist eine Masterskizze / ein Mastermodell?

Eine Masterskizze oder ein Mastermodell ist eine CAD-Datei, welche Informationen enthält, die für mehrere andere Teile oder Baugruppen relevant sind. Diese Informationen werden durch Verlinken, auch Ableiten genannt, an andere CAD-Dateien übergeben. Beim Modellieren der der vom Master abhängigen Teilen oder Baugruppen, werden möglichst viele Bezüge auf die Referenzen des Masters gemacht. Die Informationen können aus Skizzen, Ebenen, Achsen, Flächenkörpern oder Volumenkörpern bestehen.

Wann macht eine Masterskizzen oder ein Mastermodell Sinn?

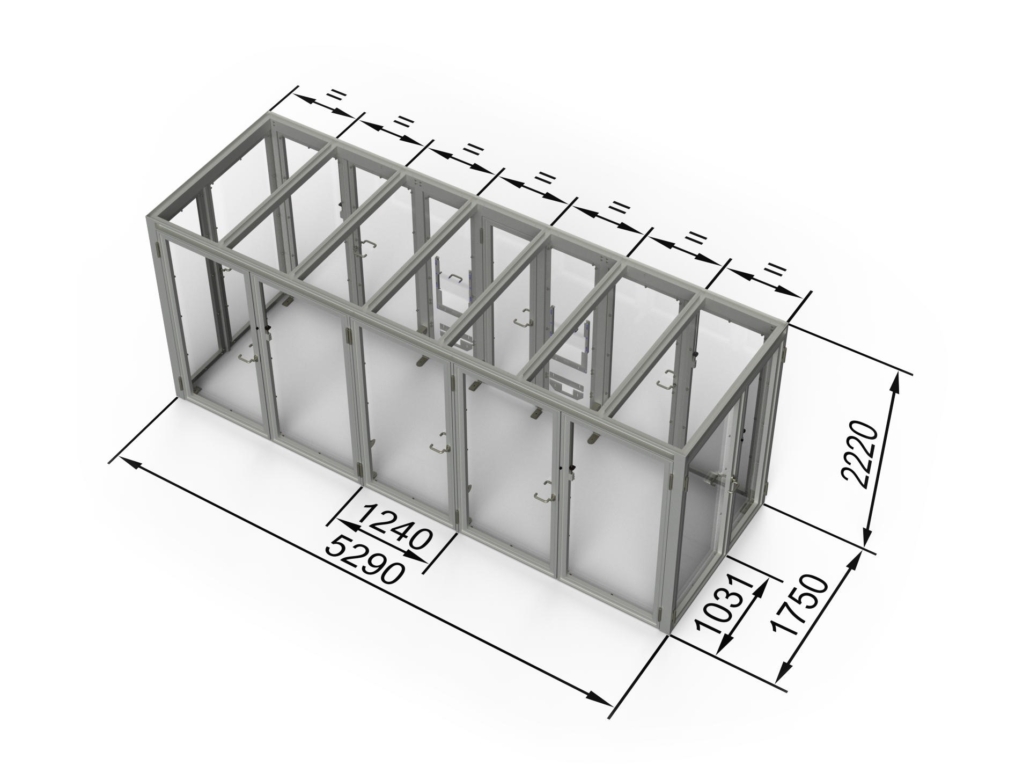

Viele Konstruktionen weisen zentrale Dimensionen oder Aufteilungen auf, welche sich auf unterschiedliche Komponenten auswirken. Müssen diese geändert werden, hat dies Einfluss auf all die abhängigen Komponenten. Ohne Masterskizze oder Mastermodell müssen all diese Teile einzeln angepasst werden. Unter Umständen kann eine kleine Änderung so zu beträchtlichem Aufwand führen. Durch den geschickten Einsatz von Masterskizzen können solche Änderungen unter Umständen innert einzelnen Minuten anstatt Stunden gemacht werden. Zudem können Baugruppen dadurch stabilisiert werden, da es so weniger schnell zu Fehlern mit Baugruppenzwangsbedingungen kommt.

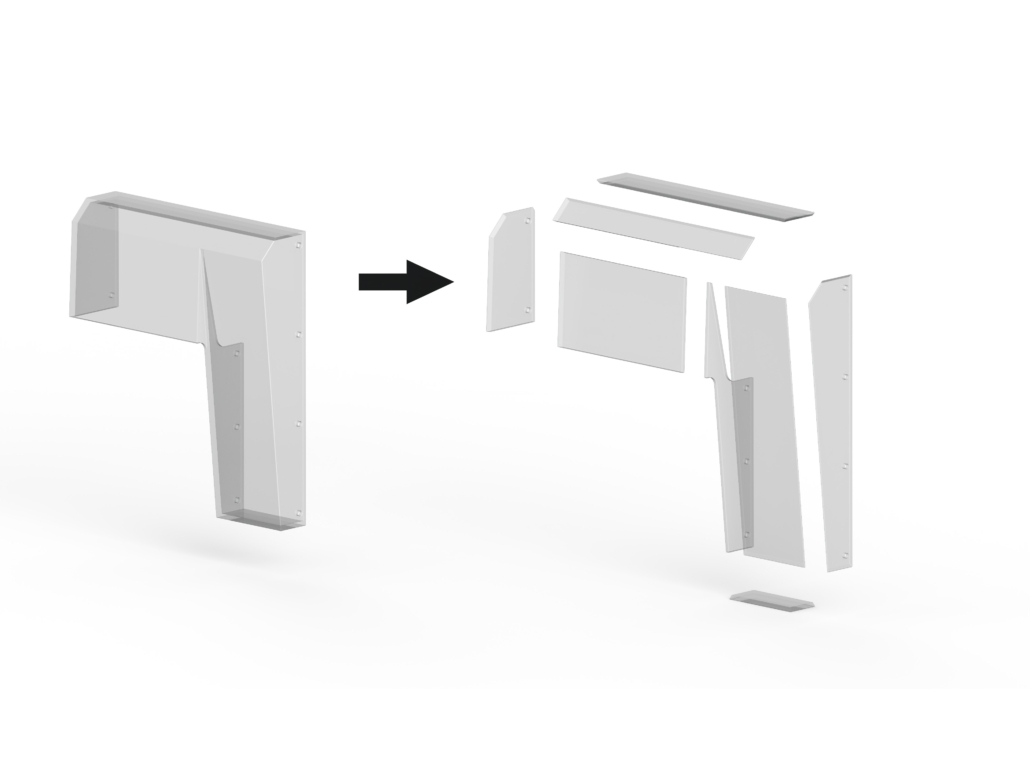

Bei der Freiformmodellierung machen Mastermodelle besonders Sinn. Dies wenn die Flächen mehrerer Teile mit Freiformflächen exakt zueinander stimmen müssen.

Was muss beim Arbeiten mit Masterskizzen beachtet werden?

Durch die Verlinkungen von Teilen können bestimmte Änderungen sehr effizient gemacht werden. Zudem kann unter Umständen die Entwicklung beschleunigt werden. Müssen jedoch grundlegende Änderungen gemacht werden, können Masterskizzen auch störend sein. Zudem ist der Einfluss der Referenzen nicht immer direkt ersichtlich. Entsprechend ist deren Einfluss nicht für alle nachvollziehbar. Daher sollte beim Einsatz von Masterskizzen auf einen verhältnismässigen Einsatz geachtet werden.
